  名称/型号:   霍尔电压传感器CHV-50VD~600VD
  额定输入参数:   50V~600V 直流、交流及脉冲电压
  下载:   说明文件下载

宇波模块/SENSOR MODULE     CHV-*VD

闭环霍尔电压传感器,采用霍尔磁补偿原理制造,用于测量50V…600V直流、交流、脉冲电压,

原边输入电压VN与副边输出电VM电气隔离,并真实跟随输入电压线性变化。



闭环霍尔电压传感器/Closed-loop Hall Voltage Sensor:

型号

额定电压

输出电压

精度

电源电压

连接方式



VNV

VMV

X%

VcV

In/out



CHV-50VD

50

5

±1.0%

±12~15

端子



CHV-100VD

100



CHV-300VD

300



CHV-600VD

600





参数/Specifications

制造原理

霍尔磁补偿原理



额定电压

50V…600V



输出信号

5V,副边输出电压/电流跟随原边被测电压变化



测量频率

DC~20KHz



响应时间

40~200μS



线性度

<0.1%



电源电压

±12~15V±5%



电源耗电

30mA



绝缘电压

在原边与副边电路之间:2.5KV有效值/50Hz/1分钟



工作温度

-25 …+70



安装方式

螺钉固定安装

应用领域

各种电源、电焊机、工业自动化控制、电气传动、变频器、电机伺服、电力系统、铁路信号等。



行业

工业

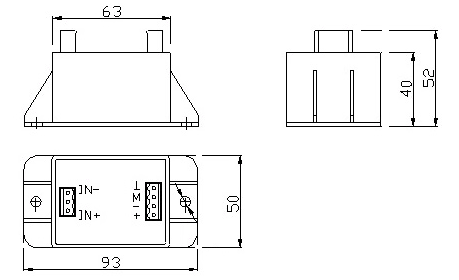

外形尺寸/Dimensionsmm):
