闭环霍尔电流传感器CHB-50SF、100SF、200SF、300SF（CHB-50TF~ 300TF） |
| 额定输入参数: |
50A、100A、200A、300A 直流、交流及脉冲电流 |
| 下载： |
说明文件下载 |
|
|
宇波模块/SENSOR MODULE CHB-50SF… 300SF ( CHB-50TF… 300TF ) |
|
闭环霍尔电流传感器，采用霍尔磁补偿原理制造，用于测量50A~300A直流、交流及脉冲电流， |
|
原边输入电流IN与副边输出电流IM电气隔离，并真实的跟随输入电流线性变化。 |
|
|
闭环霍尔电流传感器/Closed-loop Hall Current Sensor: |
|
型号 |
额定电流 |
输出电流 |
精度 |
电源电压 |
窗口尺寸 |
|
IN（A） |
IM（mA） |
X（%） |
Vc（V） |
mm |
|
CHB-50SF |
50 |
50 |
±1.0% |
±12~18 |
φ20 |
|
CHB-100SF |
100 |
100 |
±1.0% |
|
|
|
CHB-200SF |
200 |
100 |
±0.8% |
|
|
|
CHB-300SF |
300 |
150 |
±0.8% |
|
|
|
CHB-50TF |
50 |
50 |
±1.0% |
±12~18 |
母排 |
|
CHB-100TF |
100 |
100 |
±1.0% |
|
|
|
CHB-200TF |
200 |
100 |
±0.8% |
|
|
|
CHB-300TF |
300 |
150 |
±0.8% |
|
|
|
|
参数/Specifications： |
|
制造原理 |
霍尔磁补偿原理 |
|
额定电流 |
50~300A（DC、AC、脉冲电流） |
|
输出电流变比 |
1：1000（50A~100A）；1：2000（200A~300A） 副边输出电流波形与原边被测电流波形相同 |
|
测量频率 |
DC~100KHz |
|
响应时间 |
<1μS |
|
线性度 |
<0.1% |
|
电源电压 |
±12~18V（±5%） |
|
电源耗电 |
10mA+IM（输出电流） |
|
绝缘电压 |
在原边与副边电路之间：3KV有效值/50Hz/1分钟 |
|
工作温度 |
-25℃~+85℃ |
|
安装方式 |
螺钉固定安装 |
|
应用领域 |
各种电源、电焊机、工业自动化控制、电气传动、变频器、电机伺服、电力系统、铁路信号等。 |
|
行业 |
工业 |
|
|

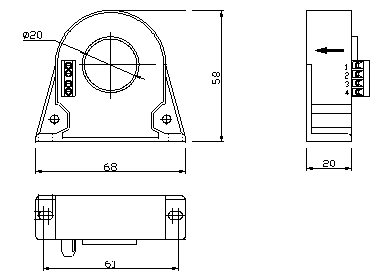

外形尺寸/Dimensions（mm）： |
|
|
|
