宇波模块/SENSOR MODULE CHF-5P…25P |
|
开环霍尔电流传感器，采用霍尔直测式原理制造，用于测量5A~25A直流、交流及脉冲电流， |
|
原边输入电流IN与副边输出电压VM电气隔离，并真实的跟随输入电流线性变化。 |
|
|
开环霍尔电流传感器/Open-loop Hall Current Sensor: |
|
型号 |
额定电流 |
输出电压 |
精度 |
电源电压 |
连接方式 |
|
IN（A） |
VM（V） |
X（%） |
Vc（V） |
mm |
|
CHF-5P |
5 |
±4 |
±1.0% |
±12~15 |
PCB |
|
CHF-10P |
10 |
|
|
|
|
|
CHF-15P |
15 |
|
|
|
|
|
CHF-20P |
20 |
|
|
|
|
|
CHF-25P |
25 |
|
|
|
|
|
|
参数/Specifications： |
|
制造原理 |
霍尔直测式原理 |
|
测量频率 |
DC~20KHz |
|
响应时间 |
<10μS |
|
线性度 |
1.0% |
|
电源电压 |
±12V~15V（±5%） |
|
电源耗电 |
25mA |
|
绝缘电压 |
在原边与副边电路之间：2.5KV有效值/50Hz/1分钟 |
|
工作温度 |
-10℃ …+70℃ |
|
安装方式 |
PCB |
|
应用领域 |
各种电源、电焊机、工业自动化控制、电气传动、变频器、电机伺服、电力系统、铁路信号等。 |
|
行业 |
工业 |
|
|

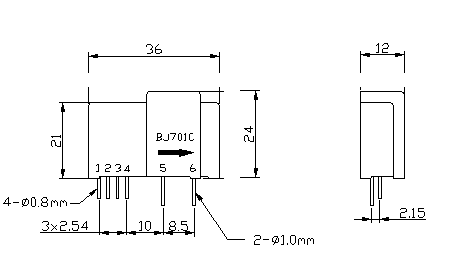

外形尺寸/Dimensions（mm）： |
|
|
|
