宇波模块/SENSOR MODULE CHG-460A |
|
交流电流互感器，采用电磁隔离原理制造，用于测量0…460A交流及脉冲电流， |
|
原边输入电流与输出电流信号电气隔离，窗口尺寸为方孔5.2x32mm。 |
|
|
交流电流互感器/AC current transformer: |
|
型号 |
额定电流 |
输出电流 |
精度 |
匝数比 |
窗口尺寸 |
|
IN（A） |
IM（mA） |
X（%） |
KN |
mm |
|
CHG-460A |
460 |
46 |
±0.5% |
1：10000 |
5.2x32 |
|
|
参数/Specifications： |
|
制造原理 |
互感器原理 |
|
额定电流 |
0…460A（AC） |
|
输出电流 |
100mA（AC）；副边输出电流波形与原边被测电流波形相同 |
|
测量频率 |
50Hz (400Hz) |
|
精度 |
±0.5% |
|
响应时间 |
<10μS |
|
线性度 |
<0.1% |
|
电源电压 |
无 |
|
电源耗电 |
无 |
|
绝缘电压 |
在原边与副边电路之间：6KV有效值/50Hz/1分钟 |
|
工作温度 |
-40℃ …+85℃ |
|
安装方式 |
螺钉固定 |
|
应用领域 |
各种电源、电焊机、工业自动化控制、变频器、电机伺服、电力、铁路、整流系统等工业领域。 |
|
|

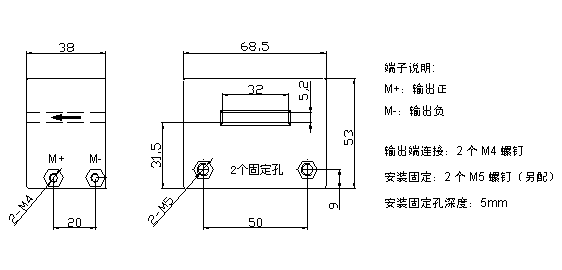

外形尺寸/Dimensions（mm）： |
|
|
|
